組裝式內浮盤 |
組裝式內浮盤與儲存介質為揮發性液態石油制品的儲罐配套使用，能夠降低介質自然揮發量，有利于節能、降耗、安全、環境保護，增加經濟效益。

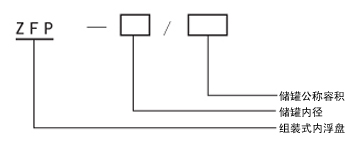

 型號說明
示 例
內徑21米,公稱容積5000立方米內浮頂儲罐安裝的鋁浮盤型號為: ZFP 21/5000 。
主要浮盤型號一覽
序號 |
儲罐內徑m |
公稱容積m3 |
浮盤型號 |
重量kg |
浮力kg |
1 |
5.5 |
200 |
ZFP 5.5/200 |
392 |
823 |
2 |
7.5 |
300 |
ZFP 7.5/300 |
563 |
1210 |
3 |
8.2 |
500 |
ZFP 8.2/500 |
606 |
1291 |
4 |
9 |
600 |
ZFP 9/600 |
672 |
1447 |
5 |
10 |
800 |
ZFP 10/800 |
746 |
1604 |
6 |
11.5 |
1000 |
ZFP 11.5/1000 |
953 |
2011 |
7 |
14.5 |
2000 |
ZFP 14.5/2000 |
1322 |
2776 |
8 |
17 |
3000 |
ZFP 17/3000 |
1661 |
3588 |
9 |
21 |
5000 |
ZFP 21/5000 |
2184 |
4696 |
10 |
30 |
10000 |
ZFP 30/10000 |
4339 |
9285 |
11 |
42 |
20000 |
ZFP 42/20000 |
8835 |
18288 |
12 |
44 |
30000 |
ZFP 44/30000 |
9821 |
20428 |
以上儲罐參數參照《鋼制立式圓筒形內浮頂儲罐系列》 HG21502.2-92
注:我公司可根據用戶要求設計、制造特殊規格浮盤。
設計制造驗收規范／標準
- 浮盤上所有開孔及附件位置根據用戶提供儲罐施工圖確定；
- 浮盤的制作、安裝必須遵守《企業產品標準-儲罐內浮盤》及《浮盤安裝操作規程》；
- 主要執行標準：
- API650 《鋼制焊接油罐》附錄H部分 - 內浮頂
- SH3046 《石油化工立式圓筒形鋼制儲罐設計規范》
- GB13348 《液體石油產品靜電安全規程》
- GB/T3194 《鋁及鋁合金板材的尺寸及允許偏差》
- GB/T3191 《鋁及鋁合金擠壓棒材》
- GB/T3190 《變形鋁及鋁合金化學成分》
- GB6892 《工業用鋁及鋁合金熱擠壓型材料》
- HG/T2809-96 《浮頂罐軟密封裝置橡膠密封帶》
- GB6388 《運輸包裝收發貨標志》
- Q/FP001-2002 《企業產品標準-儲罐內浮盤》

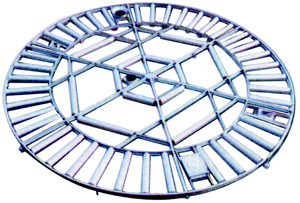

結構組成
|
|
產品特點
- 特有的正三角形單元結構，骨架強度大
浮盤骨架由若干正三角形單元構成，結構梁延伸至骨架邊緣，骨架強度大、穩定性好；結構自身產生阻尼作用，能迅速降低和吸收浮盤運行過程中儲存介質產生的沖擊。
- 小尺寸浮筒均勻分布，增加運行可靠性
浮筒與骨架采用分體式，數量多，且分布均勻，避免因個別浮筒泄漏造成整個浮盤的傾斜、卡盤現象，增大浮盤運行的可靠性。
- 外圍浮筒環狀分布，保證密封運行可靠、平穩
浮盤采用了獨特的浮筒布置形式，在外圍沿周邊密封帶附近均勻設置浮子，呈環狀分布使密封帶受力均勻，用于克服浮盤在運行過程中產生的密封帶與罐壁之間產生的摩擦力，保證浮盤安全運行，不卡盤。
- 節能、降耗效果顯著，可達98%以上
浮盤設計確保油氣空間較小，有效減少了介質的蒸發量，降耗率達到98%以上。具體技術性能見《經濟效益分析》。
- 儲罐利用率高
由于浮盤內部油氣空間一般低于120mm，整個結構只有320mm厚，因此相比較其它結構浮盤增加了儲油空間，提高儲罐的利用率。
- 安裝簡單、迅速 ，維修方便
浮盤安裝采用螺栓連接，無需焊接，特別適用于改造罐；零部件均采用模具化制造，互換性和通用性好，每個零部件由儲罐人孔進入罐體，可單獨撤換，便于安裝、維修。
- 耐腐蝕 ，使用壽命長
浮盤主體采用優質材料制作、防腐性能好、使用壽命長，可選鋁、碳鋼、不銹鋼等材質；密封材料根據儲存介質不同而異，具有導電耐磨、彈性好、不易龜裂等優良性能。
- 安全性好
靜電導出完善規范，沒有潛在的靜電危險，且不需焊接安裝，確保浮盤使用安全。
部件及主體材料
- 蓋板采用3A21材質,厚度為0.5mm的防銹鋁卷板；
- 骨架均采用6063鋁高強度防銹鋁型材，其包復厚度為0.0172 ~ 0.0116mm；
- 浮筒采用無縫鋁管，浮筒壁厚1.7mm，兩邊端蓋厚3mm ；
- 附件采用3A21材質, 厚度為3mm的防銹鋁板制作；
- 舌型或囊式膠帶，根據介質選擇橡膠種類。
主要附件
經濟效益分析
以1000m3拱頂罐與安裝ZFP11/1000型鋁質內浮盤的浮頂罐為例：
儲罐
類型 |
介質 |
容積 |
大呼吸損耗/年 |
小呼吸損耗/年 |
年損耗總計(噸) |
每次損耗 |
年周轉次數 |
合計 |
每天損耗 |
年儲存天數 |
合計 |
拱頂罐 |
汽油 |
1000m3 |
158kg |
20 |
31.68T |
72.9kg |
300 |
21.87T |
53.55 |
浮頂罐 |
汽油 |
1000m3 |
16.7 |
20 |
0.334T |
1.34kg |
300 |
0.402T |
1.07 |
| |
每年減少損耗 52.48 |
通過以上對比數據，安裝內浮盤的1000m3浮頂罐每年比同體積拱頂罐節油52.48噸，節能降耗率達98%以上。
技術性能
- 浮盤的總浮力大于浮盤總重的兩倍以上（計算密度按700kg/m3）；
- 浮盤配用的所有浮筒均經0.2Mpa壓力氣密性試驗合格；
- 落底或漂浮狀態時，所有的梁和浮筒設置處均可承受不小于2200N的集中載荷；
- 浮盤蓋板距罐底1800mm，另可安裝可調支腿，高度900/1800mm；
- 浮盤對罐體導電電阻<10歐，任意兩導出點距離不大于10m；
- 通氣閥最小開啟壓力為1000Pa,小于此壓力，通氣閥將自行關閉。
|
|
| |
|
